型式・号機番号の調べ方
はじめに
分解図は、同じモデル名でも年式や型式、号機番号によって異なる場合があります。正確な型式や号機番号を調べる方法をまとめましたので参考にしてもらえたら幸いです。
PWC カワサキ-ジェットスキー
パーツカタログ特定に必要な情報
- モデル名
- モデル年式

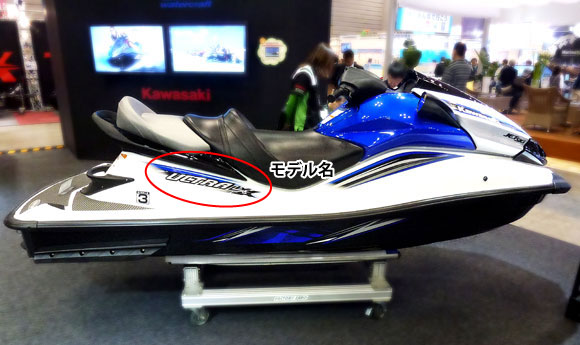

モデル名記載箇所
艇体の側面に記載されています。
モデル年式記載箇所
モデル年式は船体識別番号の情報から割り出すことが出来ます。

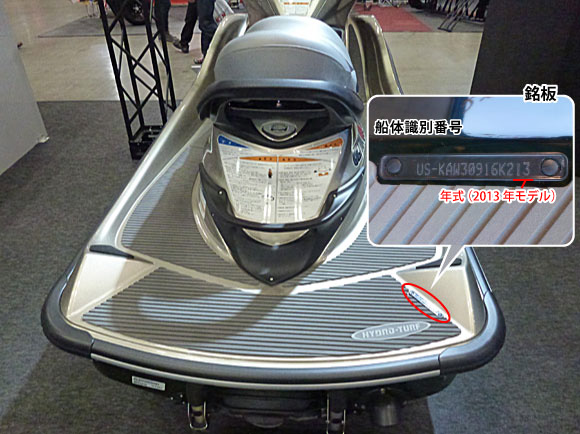

船体識別番号は艇体の右側後方にある銘板に刻印されており、船体識別番号の下2桁がモデル年式の西暦下2桁となります。

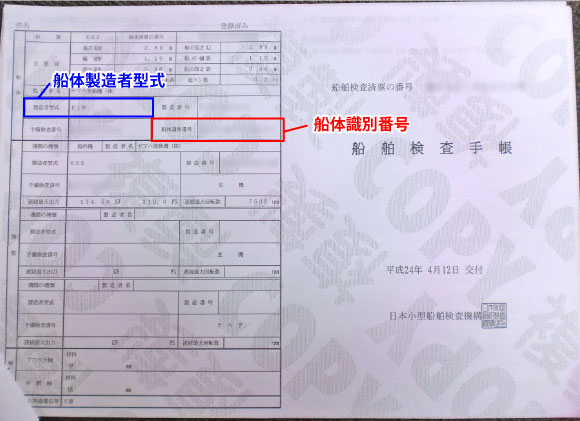

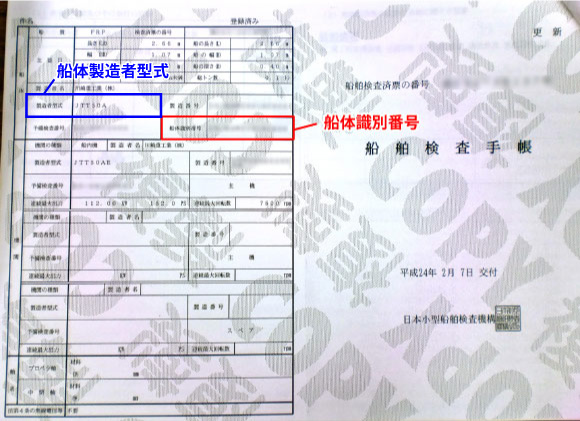

船舶検査手帳にも船体識別番号が記載されています。
また、モデル名は直接明記されていませんが、船体製造者型式をメーカーまたはディーラーなどに問い合わせることでモデル名の特定も可能です。
デカールが剥がれているなどモデル名が読み取れない場合に活用してください。
PWC ヤマハ-ウェーブランナー(MJマリンジェット)
パーツカタログ特定に必要な情報
- モデル名
- モデル年式

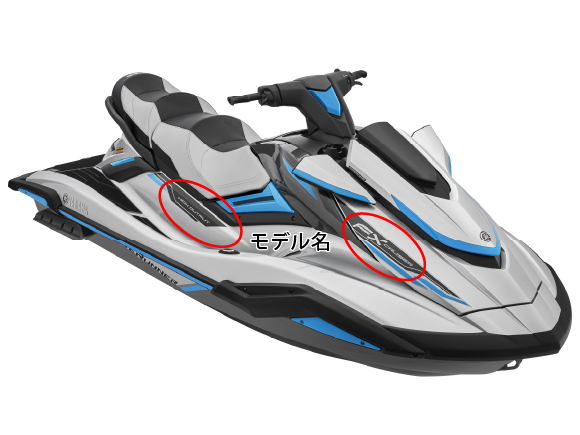

モデル名記載箇所
フロントのハッチカバーや艇体の側面に記載されています。
モデルによっては1ヶ所ではなく、2か所に分けて記載されている場合もあります。
また、HO(エイチオー)の代わりにHIGH OUTPUTといった記載がされていることもあります。
モデル年式記載箇所
モデル年式は船体識別番号の情報から割り出すことが出来ます。

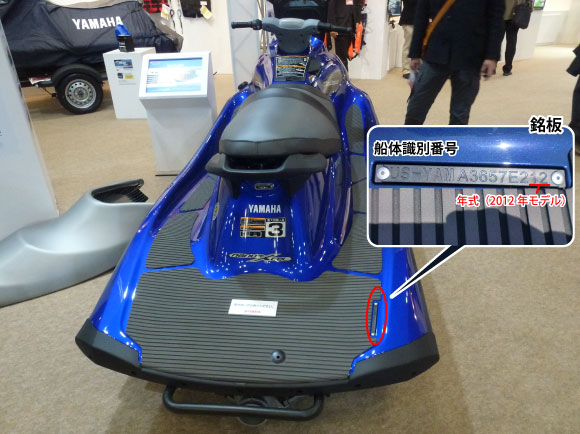

船体識別番号は艇体の右側後方にある銘板に刻印されており、船体識別番号の下2桁がモデル年式の西暦下2桁となります。
船舶検査手帳にも船体識別番号が記載されています。
また、モデル名は直接明記されていませんが、船体製造者型式をメーカーまたはディーラーなどに問い合わせることでモデル名の特定も可能です。
デカールが剥がれているなどモデル名が読み取れない場合に活用してください。
PWC BRP-SEA-DOO(シードゥー)
パーツカタログ特定に必要な情報
- モデル名
- モデル年式

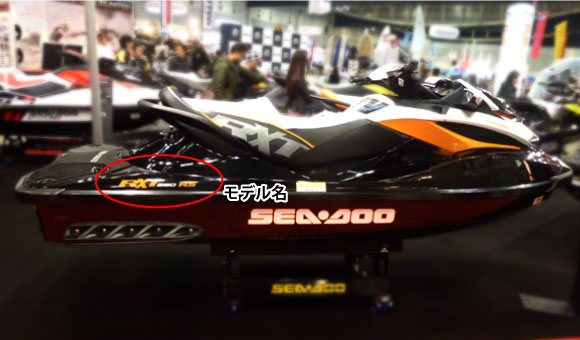

モデル名記載箇所
艇体の側面に記載されています。
モデル年式記載箇所
モデル年式は船体識別番号の情報から割り出すことが出来ます。

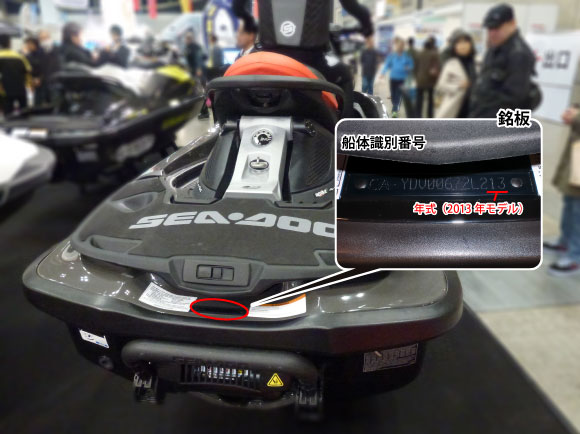

船体識別番号は艇体の後方正面または後方右側にある銘板に刻印されており、船体識別番号の下2桁がモデル年式の西暦下2桁となります。

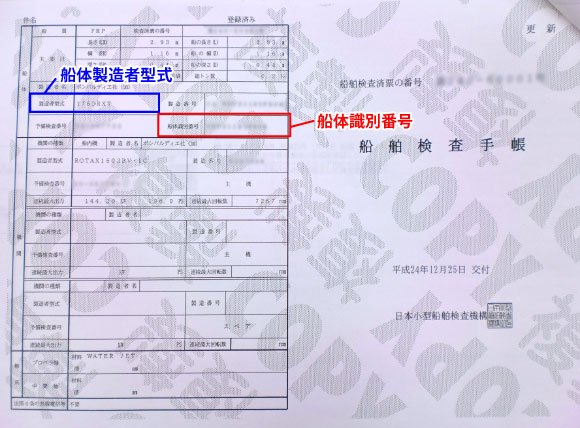

船舶検査手帳にも船体識別番号が記載されています。
また、モデル名は直接明記されていませんが、船体製造者型式をメーカーまたはディーラーなどに問い合わせることでモデル名の特定も可能です。
デカールが剥がれているなどモデル名が読み取れない場合に活用してください。
船外機 YAMAHA(ヤマハ)
パーツカタログ特定に必要な情報
- 機関製造者型式(モデル認定型式)(英数字3-4桁)
- 機関製造番号（数字6-7桁）

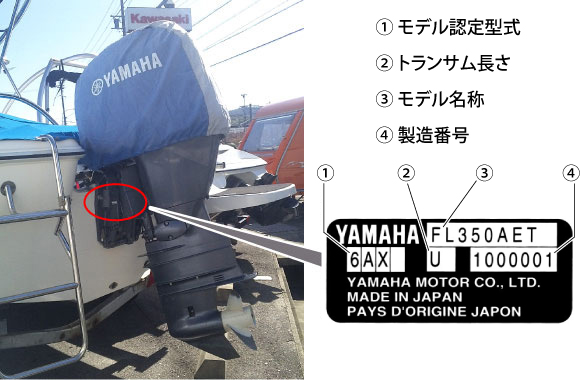

機関製造者型式、機関製造番号掲載箇所
トランサムブラケットのコーションプレート(銘板)に記載されています。

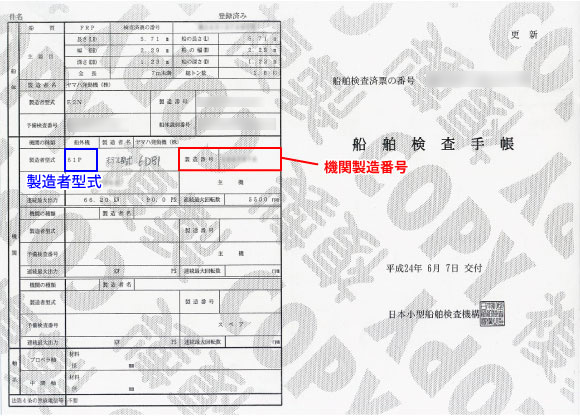

また、船舶検査手帳にも記載されています。
船外機 SUZUKI(スズキ)
パーツカタログ特定に必要な情報
- 型式
- 製造番号（数字6桁）
- モデル名（機種名）

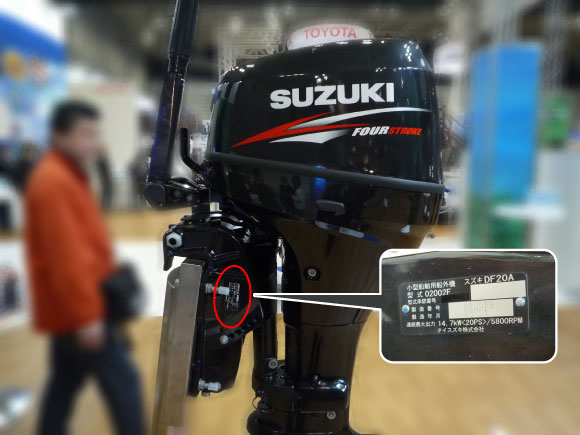

型式、製造番号、モデル名記載箇所
トランサムブラケットのコーションプレート(銘板)に記載されています。
船外機 HONDA(ホンダ)
パーツカタログ特定に必要な情報
- 機関製造者型式（英字3-4文字）
- 機関製造番号（数字7桁）

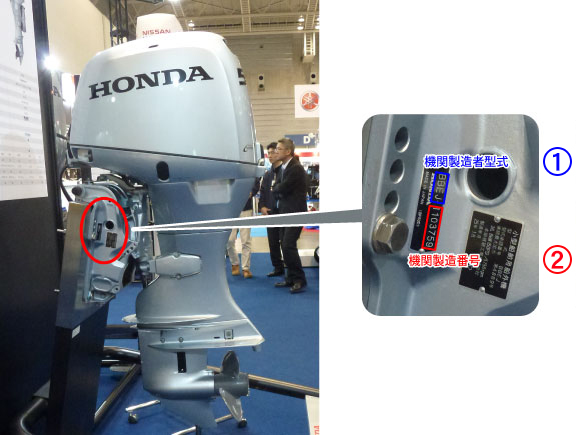

機関製造者型式、機関製造番号記載箇所
トランサムブラケットのコーションプレート(銘板)に記載されています。
船外機 TOHATSU(トーハツ)
パーツカタログ特定に必要な情報
- 馬力（モデル名）
- 製造年月日
- 機関製造番号（数字7桁〜8桁、数字6桁＋英字2桁）

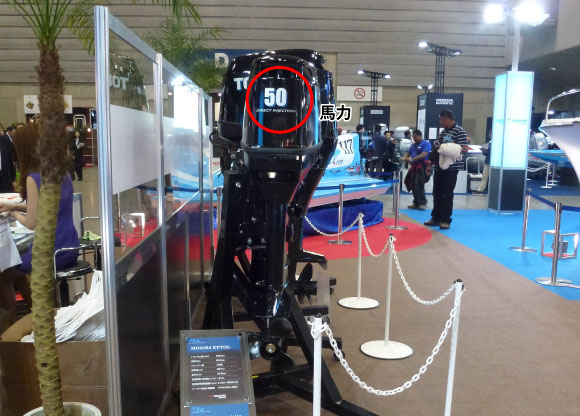

馬力記載箇所
エンジントップカウル

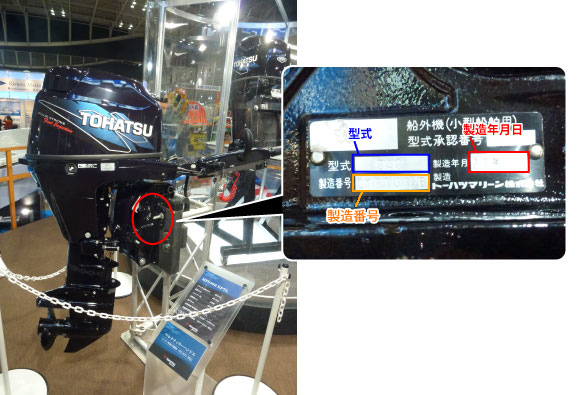

製造年月日/製造番号記載箇所
トランサムブラケットのコーションプレート(銘板)に記載されています。
船外機 Mercury(マーキュリー)
パーツカタログ特定に必要な情報
機関製造番号(英数字8桁 【構成内訳 数字1桁 英字1桁 数字6桁】)

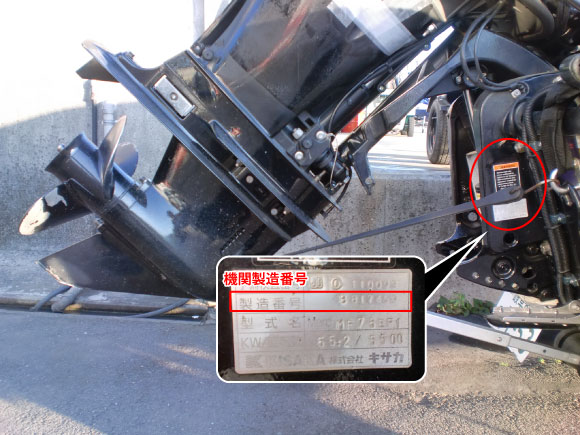

機関製造番号記載箇所
トランサムブラケットのコーションプレート(銘板)に記載されています。
船舶検査手帳に記載されている機関製造番号は、先頭の3桁が省略されているため特定できない場合があります。
エンジン＆ドライブ MerCruiser(マークルーザー)
エンジンのパーツカタログ特定に必要な情報
機関製造番号(英数字8桁 【構成内訳 数字1桁 英字1桁 数字6桁】)

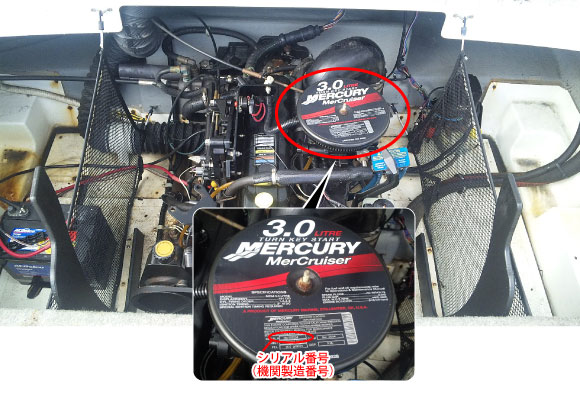

機関製造番号記載箇所
フレームアレスターカバーの上板にステッカーが貼られています。

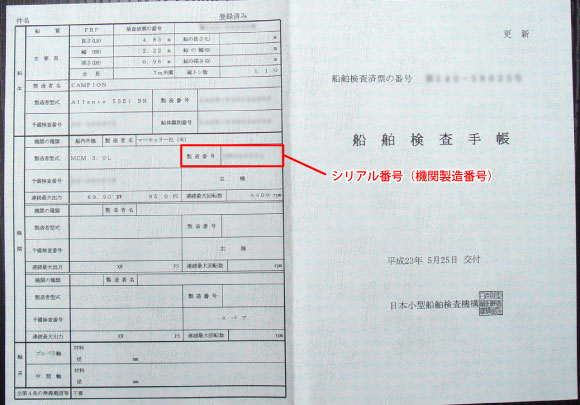

船舶検査手帳に記載されている機関製造番号は、先頭の3桁が省略されているため特定できない場合があります。
ドライブのパーツカタログ特定に必要な情報
- ドライブモデル名
- ドライブシリアル番号(英数字8桁 【構成内訳 数字1桁 英字1桁 数字6桁】)

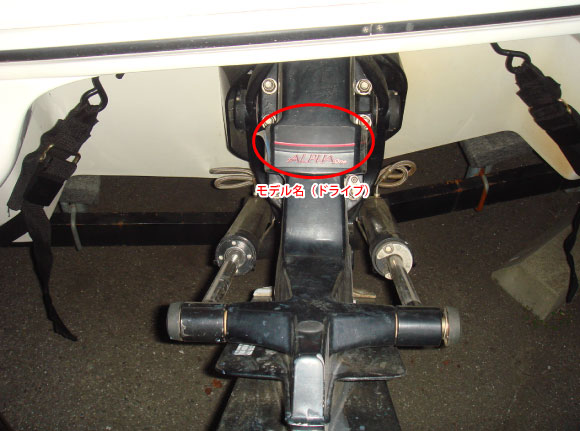

ドライブモデル名記載箇所
モデル名はドライブシャフトハウジングに記載されています。
ドライブシリアル番号記載箇所
一部モデルではドライブ本体のシリアル番号が必要な場合がございます。
ドライブシャフトハウジングにステッカーが貼られています。
船舶検査手帳に記載されているのはエンジン側の機関製造番号のみしか記載されてなく、ドライブ製造番号は記載されていません。
エンジン＆ドライブ VOLVO(ボルボ)
エンジンのパーツカタログ特定に必要な情報
- モデル名
- モデルコード
- 製造番号

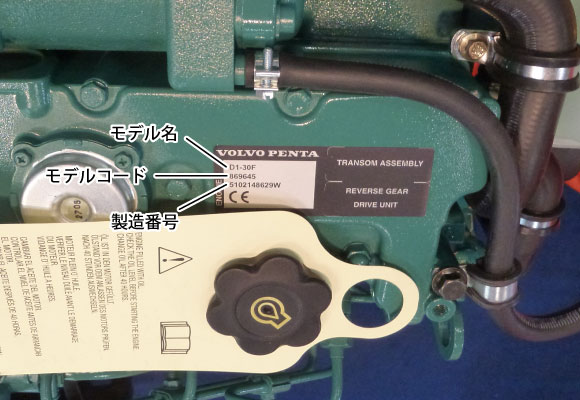

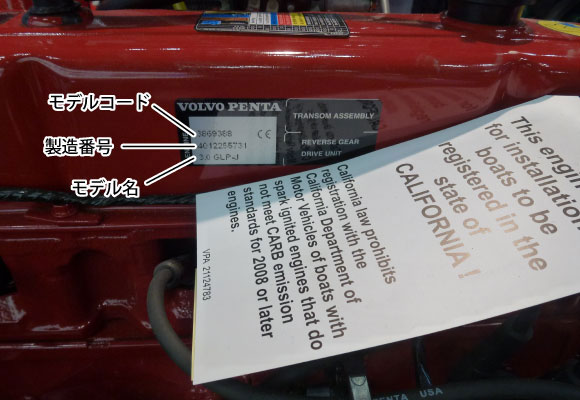

モデル名、モデルコード、製造番号記載箇所
ドライブのパーツカタログ特定に必要な情報
- モデル名
- モデルコード
- 製造番号

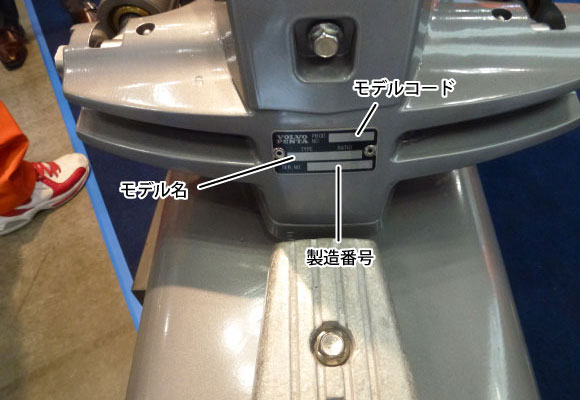

モデル名、モデルコード、製造番号記載箇所
ドライブシャフトハウジングのコーションプレート(銘板)に記載されています。
エレキモーター MINNKOTA(ミンコタ)
パーツカタログ特定に必要な情報
- モデル名
- シリアルナンバー
モデル名の記載箇所
コントロールボックスカバーに明記

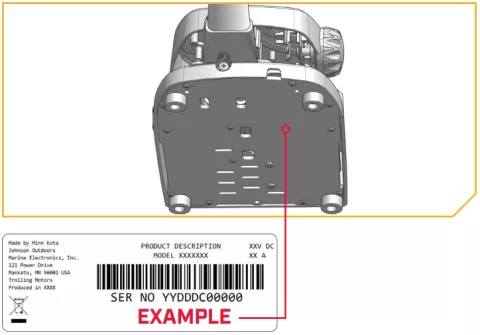

Ultrex バウマウント フットコントロール トローリングモーター
シリアル番号はフットペダルの下にあります。
2023年以降に製造されたモデルの場合:

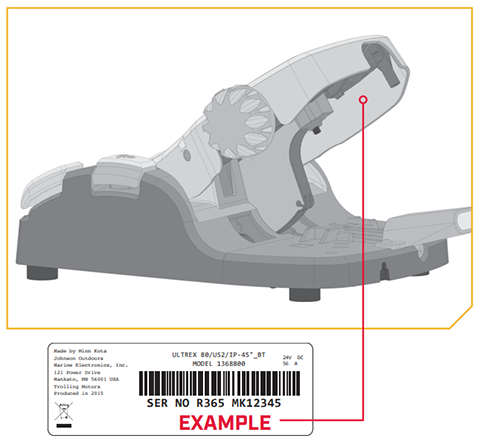

2017年から2023年に製造されたモデルの場合:

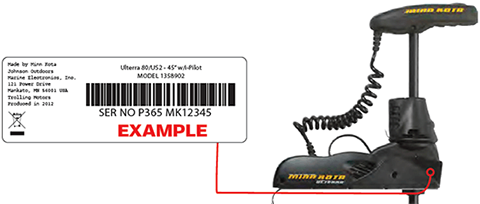

UlterraとRiptide Ulterraのボウマウントトローリングモーター
シリアル番号はモーター置き場の近くのマウントの内側に記載されており、モーターが収納されているときに見ることができます。

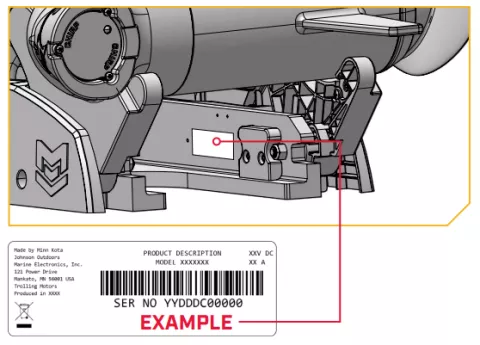

TerrovaとRiptide Terrovaボウマウントトローリングモーター
シリアル番号はモーター置き場の近くのマウントの内側に記載されており、モーターが収納されているときに見ることができます。

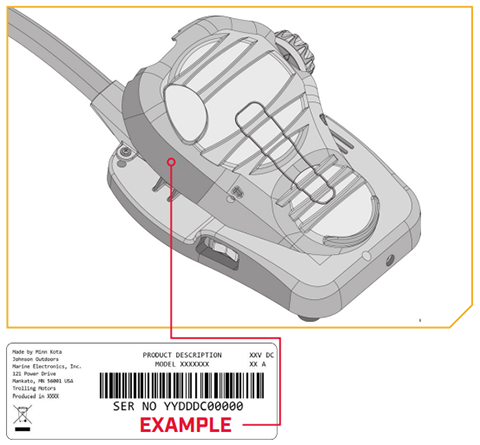

Fortrex&Edgeトローリングモーター
シリアル番号は、フットペダルの側面の下にあるモーメンタリースイッチの近くにあります。

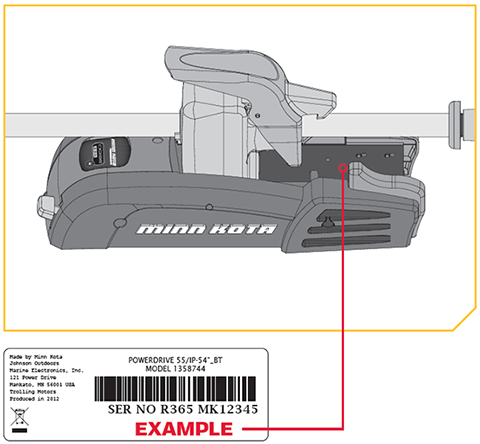

PowerDrive、PowerDrive V2、Riptide PowerDrive ボウマウントトローリングモーター
シリアル番号はモーター置き場の近くのマウントの内側に記載されており、モーターが収納されているときに見ることができます。

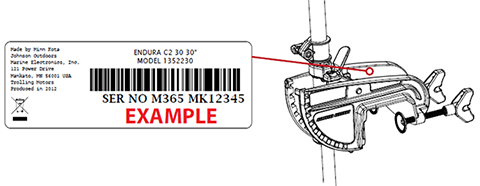

Endura C2 トランサムマウントトローリングモーター
シリアル番号はトランサムブラケットの上部にあります。

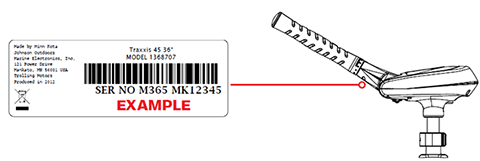

Traxxisトランサムマウントおよびすべてのボウマウントハンドコントロールトローリングモーター
シリアル番号はティラーハンドルの下にあります。

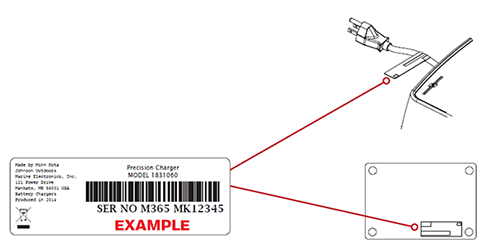

オンボードバッテリー充電器
シリアル番号は入力 AC コードと充電器の底面に記載されています。
（参考）年式の記載箇所
2008年以前のモデルの場合

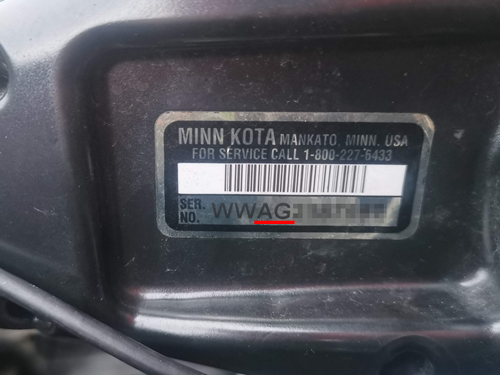

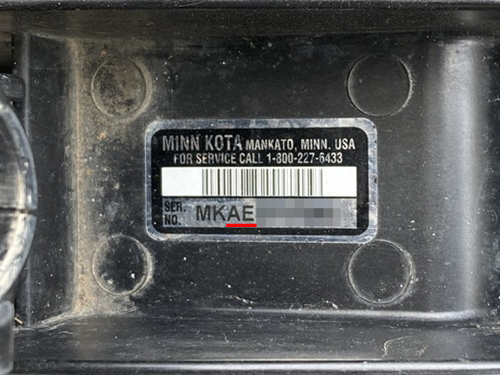

MKまたはWWから始まるシリアルナンバーから、その後に続く3、4文字目から年式の特定が出来ます。
- MKJE ⇒ 1994 年
- MKJF ⇒ 1995 年
- MKJG ⇒ 1996 年
- MKJH ⇒ 1997 年
- MKJI ⇒ 1998 年
- MKJJ ⇒ 1999 年
- MKAA ⇒ 2000 年
- MKAB ⇒ 2001 年
- MKAC ⇒ 2002 年
- MKAD ⇒ 2003 年
- MKAE ⇒ 2004 年
- MKAF ⇒ 2005 年
- MKAG ⇒ 2006 年
- MKAH ⇒ 2007 年
- MKAI ⇒ 2008 年
2009年以降のモデルの場合

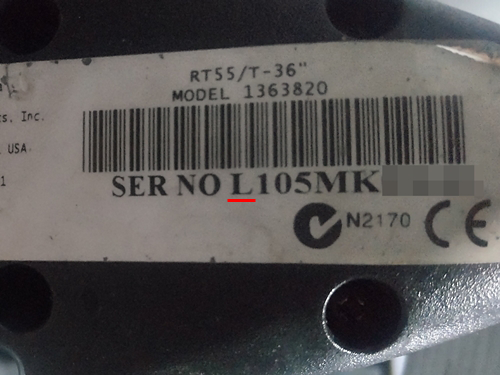

シリアル番号の先頭1文字目のアルファベットで特定が出来ます。
- J ⇒ 2009年
- K ⇒ 2010年
- L ⇒ 2011年
- M ⇒ 2012年
- N ⇒ 2013年
- O ⇒ 2014年
- P ⇒ 2015年
- Q ⇒ 2016年
- R ⇒ 2017年
- S ⇒ 2018年
- T ⇒ 2019年
- U ⇒ 2020年
- V ⇒ 2021年
- W ⇒ 2022年
- X ⇒ 2023年
- Y ⇒ 2024年
- Z ⇒ 2025年
